凈漿流動度測試結(jié)果

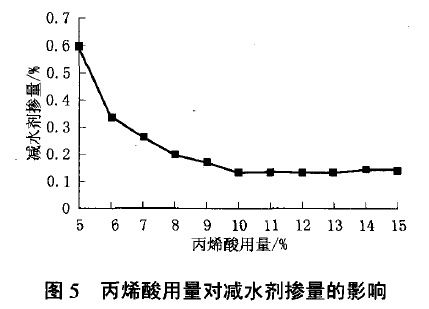

由各組減水劑的分散性差異較大，在采用相同摻量進行凈漿流動度測試時，摻量太低，減水率低的樣品沒有凈漿流動度；摻量太高，減水率高的樣品又都過摻了。因此，實驗以凈漿流動度相近(220±10)mm時減水劑樣品的折固摻量大小來表征樣品對凈漿流動度的影響，具體實驗方法為對合成的11組共33個減水劑樣品進行水泥凈漿流動度測試，通過調(diào)整減水劑的摻量，使得水泥凈漿流動度在(220±10)mm范圍內(nèi)，得不同減水劑樣品的折固摻量，取3組平行試驗的平均值為該丙烯酸用量水平合成的聚羧酸減水劑的折固摻量。試驗結(jié)果如圖5所示。

由圖5可以看出，當控制摻減水劑水泥凈漿流動度為(220±10)mm時，在丙烯酸用量為5％一10％時，隨著丙烯酸用量的增加，減水劑折固摻量隨之降低。說明在此試驗范圍內(nèi)，丙烯酸用量越多，合成的聚羧酸減水劑的凈漿分散效果越好；在丙烯酸用量為10％～13％時，隨著丙烯酸用量的增加，減水劑摻量趨于穩(wěn)定，說明在此實驗范圍內(nèi)，合成的聚羧酸減水劑的凈漿分散效果差異不大；當丙烯酸用量超過13％時，隨著丙烯酸用量的增加，減水劑摻量略微提高，說明當丙烯酸用量超過13％時，合成聚羧酸減水劑的凈漿分散效果略微有所下降。
